Partes de un Cerco Eléctrico para Ganado Explicadas y Cómo Funcionan

Los cercos eléctricos para ganado son una herramienta práctica para delimitar potreros, organizar el pastoreo y evitar que los animales salgan de una zona determinada. A diferencia de una cerca convencional, no dependen únicamente de una barrera física: su eficacia se basa en que el animal aprende a mantenerse alejado después de recibir un impulso eléctrico breve al tocar el conductor.

Aunque el sistema parece sencillo, su funcionamiento depende de que todos sus componentes estén correctamente seleccionados, conectados y conservados. Un energizador potente no compensará una puesta a tierra deficiente, aisladores deteriorados, conexiones improvisadas o vegetación en contacto permanente con los alambres.

A continuación, explicamos cuáles son las partes principales de un cerco eléctrico para ganado, qué función cumple cada una y cómo trabajan en conjunto.

¿Qué es un cerco eléctrico para ganado?

Un cerco eléctrico para ganado es un sistema de contención formado por uno o varios conductores electrificados, sostenidos mediante postes y aisladores. Un energizador envía impulsos eléctricos de alto voltaje y muy corta duración a través de esos conductores.

Cuando el animal toca el alambre mientras mantiene contacto con el suelo, la corriente recorre momentáneamente su cuerpo, pasa a la tierra y regresa al energizador mediante el sistema de puesta a tierra. De esta manera se cierra el circuito y el animal recibe una descarga breve y desagradable que le enseña a respetar el límite.

El cerco no está diseñado para producir una corriente continua ni para causar lesiones. Sin embargo, debe utilizarse un energizador fabricado específicamente para cercos eléctricos y seguir las indicaciones del fabricante. Nunca se debe conectar el alambre directamente a la red eléctrica, pues hacerlo puede provocar lesiones graves, incendios o electrocución.

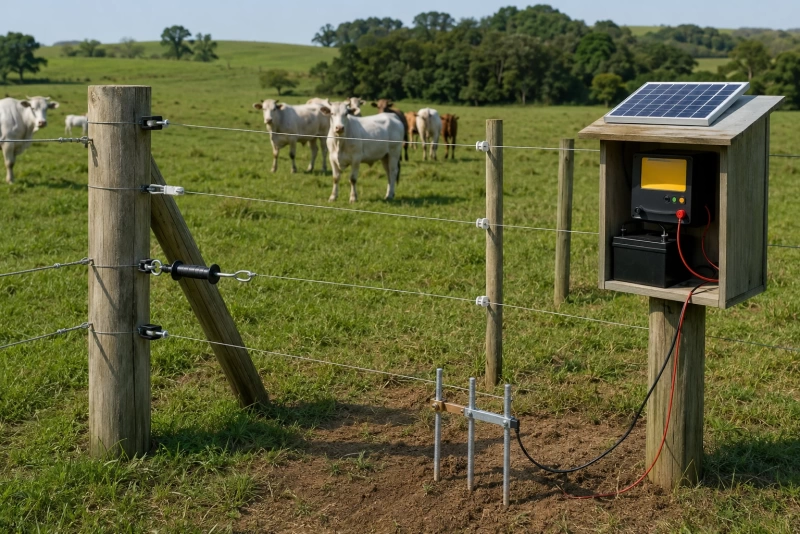

Partes principales de un cerco eléctrico para ganado

Un cerco eléctrico básico está compuesto por los siguientes elementos:

• Energizador o electrificador: genera y envía los impulsos eléctricos al cerco.
• Alambre, cinta o cuerda conductora: transporta los impulsos a lo largo del perímetro.
• Aisladores: impiden que la electricidad pase del conductor hacia los postes.
• Postes: sostienen los conductores y mantienen la forma del cercado.
• Sistema de puesta a tierra: permite que la corriente regrese al energizador y complete el circuito.
• Cables de conexión: unen el energizador con el cerco y con las varillas de tierra.
• Conectores y tensores: mantienen la continuidad eléctrica y la tensión mecánica.
• Puertas y pasos electrificados: permiten entrar al potrero sin interrumpir el sistema.
• Elementos de protección y control: ayudan a prevenir daños y detectar fallas.

Cada parte cumple una función diferente. Si una de ellas está mal instalada, el rendimiento de todo el sistema puede disminuir.

Energizador o electrificador: el corazón del cerco

El energizador, también llamado electrificador, toma energía de una fuente de alimentación y la transforma en impulsos eléctricos de alto voltaje, corta duración y energía limitada. Estos impulsos se envían al alambre a intervalos regulares.

El equipo suele disponer de dos terminales principales:

• Un terminal se conecta al conductor del cerco.
• El otro se conecta al sistema de puesta a tierra.

La capacidad del energizador debe elegirse de acuerdo con la longitud total de los conductores, el tipo de ganado, la cantidad de hilos, las condiciones del suelo y la posible presencia de vegetación. La longitud anunciada por el fabricante normalmente representa condiciones ideales; en el campo, las fugas, la humedad, los empalmes y las plantas pueden reducir el rendimiento.

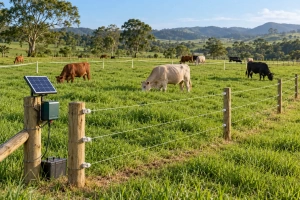

Tipos de energizadores según su alimentación

Los energizadores pueden clasificarse en:

• Conectados a la red eléctrica: ofrecen alimentación continua y suelen ser apropiados para instalaciones permanentes cercanas a una fuente eléctrica.
• Alimentados por batería: resultan útiles en zonas donde no existe conexión a la red.
• Solares: combinan un panel fotovoltaico, una batería y el energizador, por lo que son prácticos para potreros alejados.
• De alimentación dual: algunos modelos pueden utilizar más de una fuente de energía, según su diseño.

En sistemas solares, el panel no suele alimentar directamente el cerco durante todo el tiempo. Su función principal es recargar una batería, que mantiene el energizador funcionando durante la noche y en periodos con poca radiación solar.

¿Cómo elegir la potencia del energizador?

No conviene seleccionar el equipo únicamente por la superficie del terreno. También se deben considerar:

• La longitud total de alambre electrificado, incluyendo todos los hilos.
• El tipo y temperamento de los animales.
• La cantidad de potreros o divisiones internas.
• La vegetación que podría tocar el conductor.
• La humedad y conductividad del suelo.
• La posibilidad de ampliar el sistema.
• La energía de salida indicada por el fabricante.

Para comparar equipos resulta más útil revisar la energía de salida expresada en julios que confiar solamente en referencias generales sobre hectáreas o kilómetros. El equipo también debe instalarse en un lugar protegido según las instrucciones del fabricante, con ventilación adecuada y sin quedar expuesto a inundaciones o manipulación innecesaria.

Alambre conductor: el camino de los impulsos eléctricos

El conductor distribuye los impulsos generados por el energizador alrededor del cerco. Para que el sistema conserve una tensión eléctrica adecuada, el material debe ofrecer buena conductividad y todas las uniones deben mantener un contacto firme.

Los conductores más utilizados son:

• Alambre de acero galvanizado: resistente y habitual en cercos permanentes.
• Alambre de alta resistencia: soporta mayor tensión mecánica y permite construir líneas largas con menos postes intermedios, siempre que se instale correctamente.
• Alambre de aluminio: conduce bien la electricidad y es liviano, aunque requiere accesorios compatibles.
• Hilo o cuerda electrificada: contiene filamentos metálicos y se utiliza con frecuencia en cercos móviles o divisiones temporales.
• Cinta eléctrica: es más visible y suele emplearse con caballos o en cercos temporales.

El tipo de conductor debe elegirse según la duración de la instalación, el animal que se desea contener y la distancia que debe cubrirse. En un cerco permanente se priorizan la durabilidad y la conductividad; en uno móvil, también importan la facilidad de transporte y el montaje rápido.

¿Cuántos hilos debe tener el cerco?

La cantidad y altura de los hilos no son iguales para todos los animales. El tamaño, comportamiento y experiencia del ganado influyen en el diseño.

El ganado bovino adulto puede respetar uno o varios hilos bien visibles y correctamente electrificados, mientras que terneros, ovejas, cabras o animales que intentan atravesar el cerco suelen exigir más líneas y una distribución diferente. Los caballos, por su parte, se benefician de conductores anchos y visibles que reduzcan el riesgo de chocar accidentalmente con la cerca.

No existe una configuración universal. Antes de instalar, conviene consultar las recomendaciones del fabricante y adaptar el diseño al tipo de animal, al terreno y al propósito del cerco.

Aisladores: evitan las fugas hacia los postes

Los aisladores separan físicamente el conductor electrificado de los postes. Su función es impedir que los impulsos se desvíen hacia la madera, el metal o el suelo.

Pueden fabricarse en plástico resistente, porcelana u otros materiales aislantes. Existen diseños diferentes para postes de madera, metal, hormigón y materiales plásticos, así como aisladores especiales para esquinas, extremos y portones.

Para que funcionen correctamente, deben:

• Ser compatibles con el tipo de poste y conductor.
• Resistir la radiación solar, la humedad y los cambios de temperatura.
• Soportar la tensión mecánica del alambre.
• Mantener suficiente separación entre el conductor y el poste.
• Permanecer limpios y sin grietas.

Un aislador roto, carbonizado o muy sucio puede permitir el paso de corriente al poste y provocar una fuga difícil de advertir visualmente.

Postes de soporte: estructura del cercado

Los postes mantienen los conductores a la altura apropiada y definen el recorrido del cerco. Pueden ser de madera tratada, metal, hormigón, fibra de vidrio o plástico, dependiendo del tipo de instalación.

En términos generales, se utilizan dos grupos:

• Postes de esquina, extremo y portón: soportan la mayor tensión y deben quedar firmemente instalados y reforzados.
• Postes intermedios: mantienen la altura y alineación de los conductores entre los puntos principales.

La separación entre postes depende del relieve, el material conductor, la tensión aplicada, la presencia de curvas y si se trata de un cerco permanente o móvil. Un terreno irregular suele necesitar más apoyos para evitar que los alambres queden demasiado altos o bajos en determinados puntos.

Los postes no deben utilizarse como aislantes por sí solos. Incluso la madera puede conducir parte de la corriente cuando está húmeda, por lo que el conductor electrificado debe sujetarse con aisladores adecuados.

Sistema de puesta a tierra: el retorno de la corriente

La puesta a tierra es una de las partes más importantes y, al mismo tiempo, una de las causas más frecuentes de bajo rendimiento. Está formada por una o varias varillas metálicas enterradas y conectadas al terminal de tierra del energizador mediante un conductor apropiado.

Cuando un animal toca el alambre electrificado, el recorrido básico es el siguiente:

1. El energizador envía un impulso al conductor.
2. El impulso pasa del alambre al cuerpo del animal.
3. La corriente llega al suelo a través de sus patas.
4. Las varillas recogen la corriente del terreno.
5. La corriente regresa al terminal de tierra del energizador y completa el circuito.

Si el suelo es muy seco, arenoso o pedregoso, la corriente puede tener dificultades para regresar. En esas condiciones puede ser necesario mejorar el sistema de puesta a tierra o utilizar una configuración alternativa con hilos electrificados y hilos de retorno, siempre siguiendo las indicaciones técnicas del equipo.

Componentes de una buena puesta a tierra

El sistema normalmente incluye:

• Una o varias varillas galvanizadas o compatibles con la instalación.
• Cable aislado adecuado para alto voltaje.
• Abrazaderas que aseguren un contacto firme.
• Separación correcta entre las varillas.
• Un lugar con suficiente humedad y buena conductividad.

La cantidad, longitud y separación de las varillas dependen de la potencia del energizador y de las condiciones del terreno. Por ello, deben respetarse las especificaciones del fabricante.

La puesta a tierra del cerco no debe improvisarse ni conectarse sin criterio a tuberías, estructuras metálicas o sistemas de tierra de otras instalaciones.

Cables de conexión y cable subterráneo

Los cables de conexión transportan los impulsos desde el energizador hasta el cerco y desde el terminal de tierra hasta las varillas. También se utilizan para llevar la electricidad por debajo de puertas, caminos o accesos.

Cuando un cable pasa bajo tierra, cerca de estructuras o por el interior de una tubería, debe utilizarse un cable diseñado para alto voltaje y uso subterráneo. Un cable eléctrico doméstico común puede no tener el aislamiento suficiente y generar fugas.

Los cables deben protegerse contra:

• Humedad permanente.
• Roedores.
• Golpes de herramientas o vehículos.
• Bordes metálicos.
• Daños causados por la radiación solar.
• Conexiones flojas o expuestas.

Conectores, empalmes y tensores

Los conductores necesitan accesorios que permitan unirlos sin perder continuidad eléctrica. Los conectores crean un contacto metálico firme entre dos secciones, mientras que los tensores ayudan a mantener el alambre correctamente estirado.

Los nudos improvisados pueden unir mecánicamente el alambre, pero no siempre proporcionan una buena conexión eléctrica. Con el tiempo pueden aflojarse, oxidarse o acumular suciedad, aumentando la resistencia del circuito.

Para conservar el rendimiento del cerco se recomienda:

• Utilizar conectores apropiados para el material del conductor.
• Evitar mezclar metales que puedan favorecer la corrosión.
• Revisar periódicamente los empalmes.
• No tensar el alambre más allá de lo recomendado.
• Instalar accesorios adecuados en esquinas y terminaciones.

Puertas y pasos del cerco

Las puertas electrificadas permiten acceder al potrero sin eliminar la función de contención. Pueden estar formadas por resortes, cintas, cuerdas o conductores con manijas aisladas.

Cuando la puerta está abierta, la electricidad debe continuar hacia el resto del cerco. Para conseguirlo, normalmente se instala un cable subterráneo que lleva el impulso de un lado del acceso al otro. Así se evita que una parte extensa de la cerca quede sin energía cada vez que se abre la entrada.

Las manijas deben ser aislantes y estar diseñadas para este uso. También conviene colocar la alimentación en el lado correcto del sistema para que el tramo suelto no permanezca electrificado de manera innecesaria cuando la puerta está abierta.

Protectores contra rayos y dispositivos de corte

Los cercos eléctricos se extienden por áreas abiertas y pueden recoger sobretensiones producidas por tormentas cercanas. Un protector o desviador de rayos ayuda a reducir el riesgo de que una sobretensión llegue al energizador.

También es conveniente disponer de interruptores de corte para desconectar sectores determinados durante el mantenimiento o para localizar una falla. Estos accesorios facilitan la revisión de instalaciones extensas divididas en varios potreros.

Ningún protector ofrece seguridad absoluta frente a un impacto directo. Durante una tormenta no se debe manipular el cerco, las varillas, el energizador ni sus conexiones.

Indicadores, voltímetros y detectores de fallas

La apariencia del alambre no permite saber si el cerco funciona correctamente. Para comprobarlo se necesita un probador o voltímetro específico para cercos eléctricos.

Dependiendo del modelo, estos equipos pueden:

• Medir el voltaje presente en el conductor.
• Indicar la dirección de una posible falla.
• Comprobar el rendimiento del sistema de tierra.
• Detectar caídas de tensión entre distintos puntos.
• Facilitar el mantenimiento de cercos extensos.

Un multímetro convencional no siempre es adecuado para medir los impulsos de un energizador. Lo apropiado es utilizar un instrumento diseñado para cercos eléctricos y seguir sus instrucciones.

Señales de advertencia

Los carteles de advertencia informan que el alambre se encuentra electrificado. Son especialmente importantes cuando el cerco está cerca de caminos, viviendas, zonas de paso o lugares a los que pueden acceder personas ajenas a la propiedad.

Deben ser visibles, resistentes a la intemperie y colocarse conforme a la normativa local. Además de mejorar la seguridad, ayudan a evitar que alguien toque o corte el conductor por desconocimiento.

¿Cómo se conectan las partes de un cerco eléctrico?

La conexión general puede resumirse de la siguiente manera:

1. El energizador recibe energía de la red, una batería o un sistema solar.
2. El terminal de salida del energizador se conecta al alambre del cerco.
3. El alambre se extiende sobre postes y aisladores alrededor del área.
4. El terminal de tierra se conecta a las varillas enterradas.
5. Cuando el animal toca el alambre, su cuerpo y el suelo permiten cerrar momentáneamente el circuito.
6. El impulso regresa al energizador mediante el sistema de tierra.

La instalación física suele comenzar con el trazado del perímetro y la colocación de los postes de esquina, extremos y portones. Después se añaden los postes intermedios, los aisladores, los conductores, los tensores, las conexiones y finalmente el energizador y la puesta a tierra.

Antes de introducir el ganado, se debe comprobar el voltaje en diferentes puntos y verificar que no existan fugas importantes.

Esquema de funcionamiento de un cerco eléctrico

Fallas frecuentes que reducen la potencia del cerco

Cuando un cerco deja de contener correctamente a los animales, el problema no siempre está en el energizador. Las causas más comunes incluyen:

• Vegetación tocando los conductores.
• Aisladores rotos, húmedos o deteriorados.
• Alambres flojos o apoyados en el suelo.
• Empalmes oxidados o mal ajustados.
• Puesta a tierra insuficiente.
• Batería descargada o panel solar mal orientado.
• Cable subterráneo con el aislamiento dañado.
• Conductores de baja calidad o poco compatibles entre sí.
• Ramales desconectados.
• Energizador con capacidad insuficiente para la instalación.

La revisión debe realizarse por sectores, comenzando cerca del energizador y avanzando hacia los puntos más alejados. Comparar las mediciones facilita la localización de una caída de voltaje.

Mantenimiento básico del cerco eléctrico

Un cerco eléctrico necesita inspecciones periódicas para conservar su eficacia. Entre las tareas principales se encuentran:

• Cortar o retirar la vegetación que toca los alambres.
• Revisar aisladores, postes y tensores.
• Ajustar conexiones y sustituir empalmes corroídos.
• Comprobar el voltaje en distintos puntos.
• Revisar la batería y el panel en sistemas solares.
• Inspeccionar las varillas y conexiones de tierra.
• Verificar el funcionamiento de puertas e interruptores.
• Confirmar que los carteles de advertencia continúan visibles.

La frecuencia del mantenimiento dependerá del crecimiento de la vegetación, las condiciones climáticas, el tamaño del cerco y la actividad de los animales.

Recomendaciones de seguridad

Aunque los equipos homologados producen impulsos controlados, un cerco eléctrico debe instalarse y utilizarse responsablemente:

• Usa exclusivamente un energizador diseñado para cercos eléctricos.
• Nunca conectes el alambre directamente a la red eléctrica.
• Sigue el manual del fabricante y la normativa aplicable.
• Desconecta el energizador antes de reparar el cerco.
• No manipules la instalación durante tormentas.
• Evita colocar el conductor donde pueda atrapar a personas o animales.
• Mantén el equipo fuera del alcance de niños.
• Coloca señales de advertencia en zonas accesibles al público.
• Separa el cerco de líneas eléctricas y otros servicios según las distancias reglamentarias.
• Consulta a un instalador capacitado cuando existan dudas sobre conexiones, cruces o puesta a tierra.

Preguntas frecuentes

¿Un cerco eléctrico para ganado utiliza bajo voltaje?

No. El energizador genera impulsos de alto voltaje, pero estos son muy breves y tienen energía limitada. Lo importante no es solamente el voltaje, sino la energía, la duración y la separación de los impulsos. Por eso debe emplearse un equipo específico y certificado.

¿El cerco eléctrico puede lastimar al ganado?

Un sistema correctamente diseñado está destinado a producir una descarga breve que disuada al animal, no a lesionarlo. Sin embargo, una instalación incorrecta, un equipo no apropiado o un alambre en el que el animal pueda quedar atrapado sí representan un riesgo.

¿El cerco funciona si el suelo está muy seco?

Puede perder eficacia porque el terreno seco conduce peor la corriente hacia las varillas de tierra. En estos casos podría ser necesario mejorar la puesta a tierra o instalar un sistema con conductores alternados de corriente y retorno, según las recomendaciones técnicas del fabricante.

¿Cuántas varillas de tierra necesita un cerco eléctrico?

No existe una cantidad válida para todos los sistemas. Depende de la energía del energizador, las características del suelo y las indicaciones del fabricante. Un equipo de mayor capacidad normalmente exige una puesta a tierra más robusta.

¿Se puede utilizar varilla de construcción como puesta a tierra?

No es la opción más recomendable. Conviene utilizar varillas y abrazaderas diseñadas para puesta a tierra, con materiales compatibles que resistan la corrosión y mantengan una conexión confiable.

¿Por qué el cerco tiene poca fuerza al final del recorrido?

Las causas posibles incluyen un conductor con alta resistencia, conexiones deficientes, vegetación, aisladores dañados, una distancia excesiva o una puesta a tierra insuficiente. Las mediciones con un probador específico permiten comparar sectores y localizar la pérdida.

¿La vegetación descarga el cerco?

Sí. Las hojas, ramas y hierbas que tocan el conductor pueden desviar parte de la energía hacia el suelo. Una pequeña cantidad quizá no detenga un energizador adecuado, pero el contacto abundante o permanente puede reducir notablemente el voltaje disponible.

¿El cerco eléctrico debe formar un circuito cerrado alrededor del terreno?

No necesariamente. El alambre puede terminar en un punto sin regresar físicamente al energizador. El circuito se completa cuando un animal toca el conductor y la corriente regresa a través del suelo y de las varillas de tierra.

¿Puede funcionar un cerco eléctrico durante un corte de energía?

Los modelos conectados únicamente a la red dejarán de funcionar durante el corte. Los sistemas con batería, alimentación dual o panel solar pueden continuar operando mientras dispongan de carga suficiente.

¿Se puede probar el cerco tocándolo?

No es una forma segura ni precisa de comprobarlo. La intensidad percibida puede variar y no permite evaluar correctamente el sistema. Se debe utilizar un probador diseñado para cercos eléctricos.

Un sistema sencillo que depende de una buena instalación

Las partes principales de un cerco eléctrico para ganado son el energizador, los conductores, los aisladores, los postes y la puesta a tierra. A ellas se suman cables, conectores, tensores, puertas, dispositivos de protección y herramientas de comprobación.

El funcionamiento depende del conjunto completo: el energizador produce el impulso, el alambre lo distribuye, los aisladores evitan fugas y la puesta a tierra permite cerrar el circuito. Cuando todos estos componentes están correctamente dimensionados e instalados, el cerco se convierte en una solución eficaz y flexible para organizar potreros y mantener al ganado dentro de una zona segura.
